单通道仪器测量教学

2020-11-10
分享到:
返回

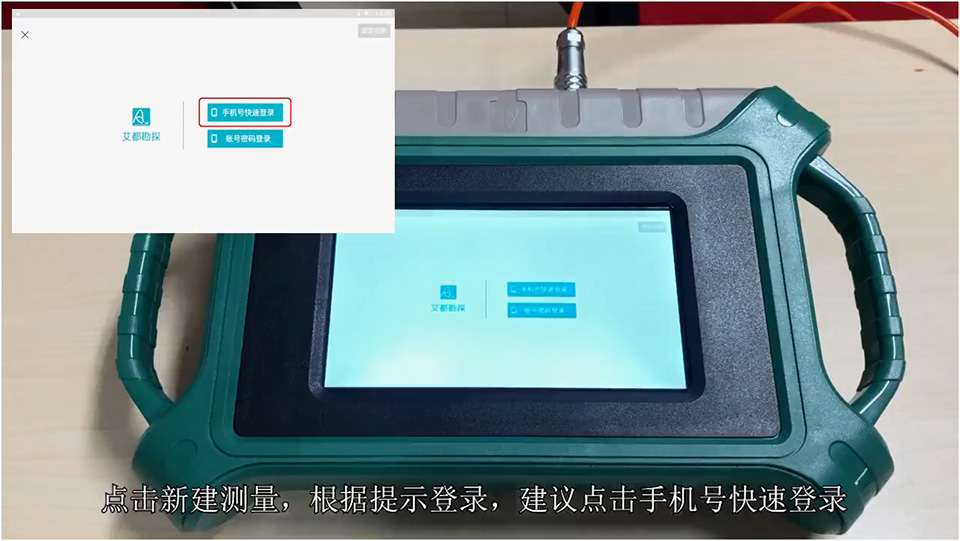

打开仪器电源,稍等约30秒,进入仪器主界面,首次使用需要连接wifi和登录账号,按住屏幕左侧向右滑动,可调出隐藏菜单,点击设置,选择系统wifi设置,连接可使用的wifi网络后点击完成。返回主界面,点击新建测量,根据提示登录,建议使用手机号快速登录,输入手机验证码登录。

登录仪器

登录仪器


新建测量,输入名称来命名测线,如:果园01,制图X坐标默认值不需要改动,点击确认。接着选择一个合适的测量深度,深度越深测量时间越久。选择测量模式,有TT和MN两种模式,TT代表无线传感器测量模式,需要选配无线传感器,适合在岩石和混凝土等坚硬地面上测量;MN代表电极棒测量模式,需要电极插入土中使用。此次示范为无线传感器,选择TT模式,单通道的通道数为1,选频次数默认,点击确定。

参数设置

参数设置


设置完毕,来到测量界面点击左侧测量按钮开始测量第一个点位,此时可以看到测量进度,根据测量深度不同等待时间不同,看到屏幕出现数据后,代表第一个点测量完毕,然后等距离移动无线传感器到下一个测点,再点击测量键开始测量第二个测点,重复操作测量6个点以上才可以成图,建议测10个点以上再绘图。

采集数据

采集数据


测量完毕后,点击左侧绘图,可绘制等值线图和曲线图,实际情况通常查看2D平面图,点击屏幕靠上的位置切换成2D图,通过图片分析地下资源布情况,点击右上角设置键,可以保存图片。仪器还支持生成曲线图,点击退出返回测量界面,点击绘图,选择曲线图,可以看到曲线图片,点击右上角深度选择,可以查看合适深度的曲线图信息。

绘制测试图

绘制测试图
